Fırtına Cam Balkon S stem Hesaplama
Fırtına Glass Balcony System

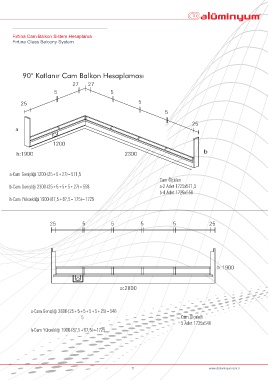

90° Katlanır Cam Balkon Hesaplaması

27 27
5 5

25 5
5

25
a

1200
b
h:1900 2300

a-Cam Genişliği 1200-(25+5+27)=571,5
Cam Ölçüleri
b-Cam Genişliği 2300-(25+5+5+5+27)=558 a-2 Adet 1725x571,5
b-4 Adet 1725x558
h-Cam Yüksekliği 1900-(87,5+87,5=175)=1725

25 5 5 5 5 25

h:1900

a:2800

a-Cam Genişliği 2800-(25+5+5+5+5+25)=546
5 Cam Ölçüleri
5 Adet 1725x546
h-Cam Yüksekliği 1900-(87,5+87,5)=1725
